PWM-Dimmer für LED-Streifen in einer Küchenbeleuchtung

PWM-Dimmer: So dimmt man LEDs, LED-Spots, LED-Streifen richtig

PWM-Dimmer werden zur Helligkeitsregelung und Farbeinstellung von LED-Module (z.B LED-Spots, LED-Streifen, LED-Aufbauleuchte, LED-Wandleuchte) verwendet. Will man LEDs professionell und nachhaltig dimmen, entfällt sehr rasch die Variante mit der Reduzierung der Spannung! Hierbei verringert sich nämlich nicht nur die Helligkeit, sondern eben auch die Vorwärtsspannung der LED. Diese verändert sich aber auch mit der Temperatur und als Folge hat man ein instabiles System. Selbst die Lichtfarbe der LED ändert sich zusammen mit dem Strom. Als Folge hat man somit unterschiedliche Farben. Detailiertere Infos zu LEDs und deren richtigen Ansteuerung findet man im LED-Tutorial.

Das menschliche Auge ist ein „träges System“, es reagiert auf Lichtwechsel verhältnismäßig langsam und genau diesen Effekt macht sich eine PWM-Dimmung zu nutze. Einfach ausgedrückt, wird das Licht der LEDs bei dieser Variante sehr schnell mit einer PWM Frequenz ein- und ausgeschaltet und unser Auge detektiert hier den Mittelwert. PWM steht hierbei für Pulsweitenmodulation und es wird weder der Strom, noch die Spannung verändert. Die Vorteile liegen klar auf der Hand: Keine Veränderung der Lichtfarbe, kein verändern der Durchflussspannung bei Helligkeitsreduzierung und eine perfekte Dimmung selbst im untersten Bereich!

Handelt es sich um Gleichspannung unter 48V, sind PWM-Dimmer somit die erste Wahl beim Thema LED dimmen!

Features unserer PWM-Dimmer

Mit stolz zählen wir die Vorteile der Emilum LED PWM-Dimmer auf, da sie in dieser Form und vor allem in dieses Kombination komplett einzigartig am Markt sind:

  • Kurzschlussfest! Es wird keine Vorsicherung mehr benötigt, der PWM-Dimmer schaltet bei Kurzschluss ab!
  • 12 – 48V Betriebsspannung: 12 – 24V PWM-Dimmer oder 12 – 48V LED PWM-Dimmer wählbar
  • unterschiedliche. Bauformen: Hutschienengerät und Einwurfgehäuse
  • vielfältige Schnittstellen vorhanden: DMX-Dimmer, DALI-Dimmer, manuell einstellbar von 0-100%
  • 1-4-Kanalbetrieb mit Ausgangsleistung bis zu 300W @ 24Vdc und 600W @ 48Vdc
  • vielseitig einsetzbar: Dimmer für LED-Streifen, Einbaustrahler, Deckenleuchten, Gartenbeleuchtung uvm.
  • 16-Bit-Fader für extrem sanftes Dimmen
  • Frequenzen bis 1,2kHz einstellbar, kein Flicker mehr
  • Dimmkurven: Gamma oder linear-Regelung (Licht- vs. Leistungslinear)
  • min. / max. Werte einstellbar

Einen weiteren Fokus haben wir auf die hervorragenden Eigenschaften der Dimmausgänge gelegt. Niedrigste Helligkeitslevel, feinstes Dimmverhalten, kein Ruckeln, hohe Wiederholfrequenzen uvm.

LED PWM Dimmer, 4-Kanal RGBW, 24V 300W

Unsere Erklärvideos zum Produkt

Die Bedienung

Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Wir erklären die Bedienung unseres 4-Kanal LED Dimmer 24V für Smart Home. Ihr bekommt einen Überblick über den DMX- und Manuellen-Modus. Wie funktioniert der Notfallbetrieb uvm.

Im Schaltschrank

Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Unser 4 Kanal Hut-Schienendimmer mit PWM Ausgang wurde speziell für den Anwendungsbereich im Smart Home entwickelt,

PWM-Dimmer Pulsweitenmodulation: LED dimmen verständlich erklärt an Hand der Grafik

Wie funktioniert eine Pulsweitenmodulation (PWM)?

Im folgenden eine einfache PWM Signal Erklärung: Bei der Pulsweitenmodulation wird eine starre PWM Frequenz verwendet, beispielsweise wird bei 1000Hz die LED 1000 mal pro Sekunde ein- und ausgeschaltet. Mit dem Verhältnis von Puls (eingeschaltet) und Pause (ausgeschaltet) wird die gewünschte Helligkeit eingestellt. Es ist aber unbedingt darauf zu achten, dass die PWM Frequenz hoch genug gewählt wird, damit auch unterbewusst kein flickern (=flackern) wahrgenommen werden kann (Flickerindex). Kameras sehen übrigens dieses flickern, da sie im Vergleich zum Auge weitaus schneller arbeiten.
Die PWM Frequenz unserer PWM-Dimmer kann hier vom Kunden selbst eingestellt werden und ist ausreichend hoch gewählt. Benötigen Sie LED-Dimmer für Foto- und Videoproduktionen? Dann kontaktieren Sie uns, denn wir haben hier spezielle Software-Variationen mit angepassten Frequenzen im kHZ-Bereich!
LED Controller PWM sind sehr effizient, da sie während der Pausenzeit den Stromkreis trennen. Sie können somit als nahezu verlustfrei angesehen werden!

PWM-Dimmer für 1-, 2-, 3- und 4-Kanal-Betrieb

Wie die Pulsweitenmodulation funktioniert, haben wir bereits weiter oben erläutert. Für was werden jetzt aber Mehrkanal-Dimmer benötigt und wie funktioniert eigentlich eine Farbmischung?
Ein RGB-LED-Streifen ist mindestens mit den drei Grundfarben (Rot, Grün, Blau) bestückt und kann daraus mittels additiver Farbmischung nahezu das gesamte Farbspektrum erzeugen. Wird beispielsweise eine rote und eine grüne LED jeweils mit 50%-PWM-gedimmt, entsteht somit ein gelbes Licht. Verändert man das Verhältnis auf ca. 90% rot und 10% grün, ist man im orangen Bereich. Ein gemischtes Weißlicht aus rot, grün und blau ist durch deren schmalen Wellenlängenbereich absolut nicht zu bevorzugen –> sehr schlechter CRI (=Farbwiedergabeindex). Hier eignet sich RGBW viel besser! Kommen wir somit zum PWM-Dimmer und dessen Kanal-Anzahl:

1-Kanal-Betrieb: Damit lassen sich einfarbige LED-Leuchten, wie LED-Spots, LED-Stripes, COB-Stripes (das sind LED Streifen ohne Punkte) oder andere Lichtquellen in der Helligkeit verändern.

2-Kanal-Betrieb: Eignet sich zum Mischen/Einstellen von zwei Farben. Bekanntester Vertreter ist CCT (Correlated Color Temperature), wie bei einigen unserer LED-Stripes & LED-Spots. So lässt sich beispielsweise die Farbtemperatur von Weiß sehr sanft anpassen. Der minimale und maximale Wert hierfür wird mit der jeweiligen Farbtemperatur der warm- und kaltweißen LED bestimmt (z.B. von 2700K-5700K wie bei unserem tunable white LED Spot). Selbst HCL (Human Centric Lighting) Anwendungen – also der natürliche Farbverlauf des Sonnenlichts während des Tages – lassen sich damit exzellent einstellen. Natürlich kann auch die Farbe dann noch zusätzlich gedimmt werden, ohne dass sich die Farbtemperatur verändert

3-Kanal-Betrieb: Wie zuvor beschrieben, wird dies meistens für RGB-Anwendungen verwendet. Die drei voneinander unabhängigen Dimm-Stufen erzeugen mittels additiver Farbmischung eine neue Farbe, die auch dimmbar ist. Damit es hier zu keiner Farbverschiebung kommt, bietet sich unser HSV-Farbraum Modus an!

4-Kanal-Betrieb: Es können vier Farben, beispielsweise RGBW wie bei unseren LED-Leuchten (LED-Stripes, LED-Spots, LED-Wandleuchte, LED-Aufbauleuchte, LED-Deckenleuchte) unabhängig voneinander bedient werden. Eine Farbmischung aller 4 Kanäle ist somit möglich! Als Zusatzfeature bieten wir auch hier den HSV-Farbraum für eine brillante Farbmischung selbst bei niedrigstem Dimmlevel an.

NEU: 2*CCT-Betrieb: Beim 2-Kanal-Betrieb sind immer zwei Ausgänge parallel geschaltet, um den Strom und die Leistung zu erhöhen. Als neuestes Feature haben wir jetzt den doppelten CCT-modus hinzugefügt, da sind die Kanäle nicht mehr parallel. Damit ist es möglich, 2 tunable white Lichtkreise mit einem LED PWM-Dimmer unabhängig voneinander zu betreiben! Darüber hinaus wurde auch die schützende Verriegelungstechnik von Emilum für beide Lichtkreise inkludiert! Die Gefahr der Überlastung der Spots und LED-Dimmer ist damit gebannt!

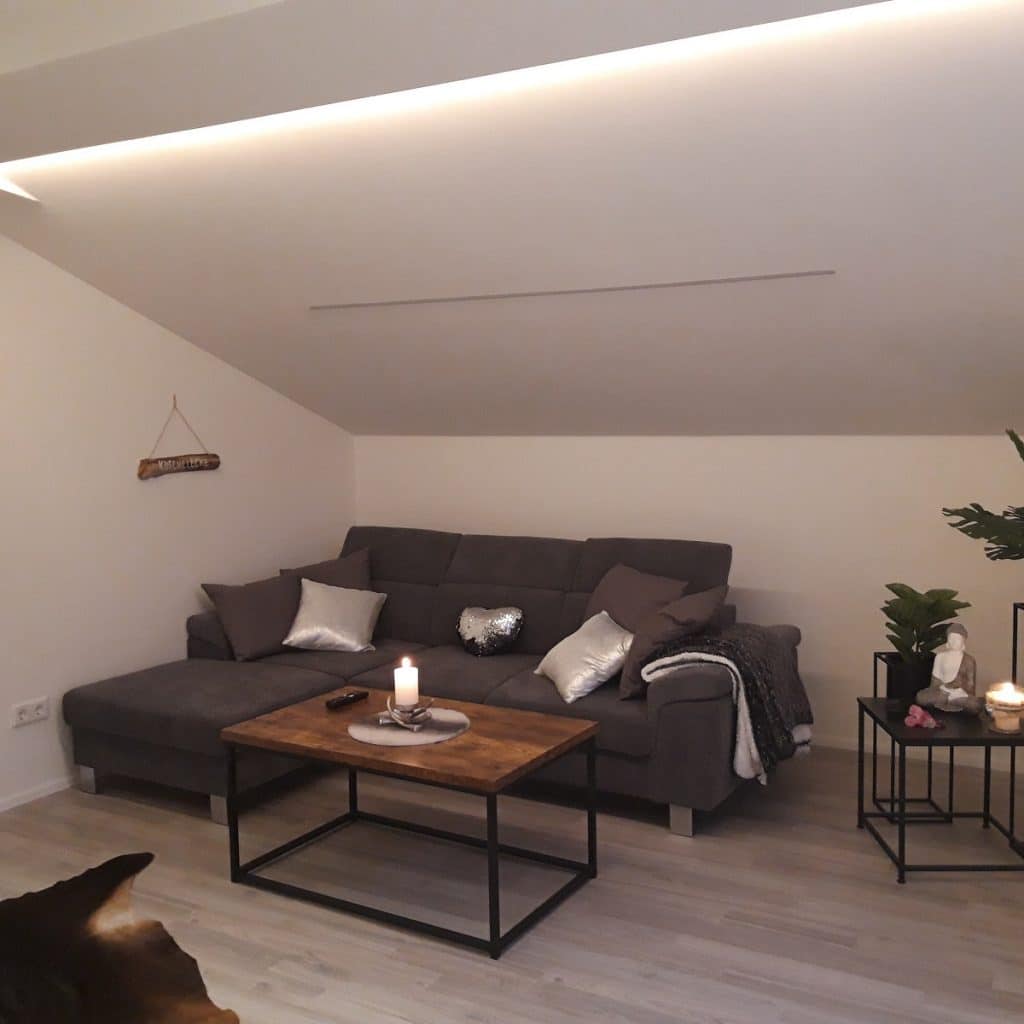

PWM-Dimmer & LED-Stripes

LED Dimmer: Offene Standards statt proprietärer Bussysteme!

Offene Standards statt proprietärer Bussysteme! Es ist Emilum ein wichtiges Anliegen, dass der Kunde sich entscheiden kann, welche Produkte er wählt. Bei nahezu keinem anderen Bussystem gibt es ähnlich viel Auswahl wie beim DMX-Bus. Bei dieser Gelegenheit möchten wir auch gleich das sehr hilfreiche DMX-Tutorial erwähnen, hier wird nahezu alles notwendige Wissen zu dieser Bus-Topologie und zur DMX-Lichtsteuerung vermittelt!

Daher wählt man ein Bussystem, bei dem es mehr als 1 oder 2 Hersteller gibt, um hier nicht „festgenagelt“ zu sein. Will man beispielsweise später seine Hausinstallation erweitern, ist man somit nicht mehr vom Portfolio und der Liefermöglichkeit des Herstellers abhängig!
Man wählt stattdessen frei von den am Markt befindlichen Geräten, egal ob PWM-Dimmer, Phasenanschnitt-Dimmer oder Relais-Aktor. Die freie Entscheidung obliegt ganz dem Kunden!

Die passenden Produkte zu diesem Themebereich in unserem Online-Shop

Unterstützte RDM-Telegramme

Weitere interessante Kategorien:

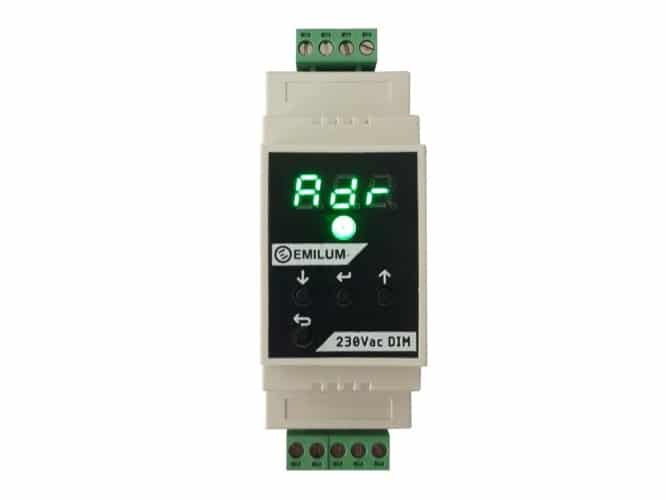

Es sollen neben den LED-Spots und LED-Streifen eine dokaritve Leuchte mit 230V richtig gedimmt werden? Für Netzspannung gibt es keine 230V PWM-Dimmer, aber Glühbirne, Halogenlampe, LED Retrofit, elektrischer- oder klassischer magnetischer Trafo, … werden mit Phasenanschnitt bwz. Phansenabschnitt in deren Helligkeit verändert. Mehr Informationen zu diesem Thema und zur wichtigen Kurzschlusserkennung:

Sind das „Schweizer-Taschenmesser“ der Beleuchtung. Ob für indirekte Beleuchtung, Unterschranklicht in der Küche (bitte achtet hier speziell auf einen hohen Farbwiedergabeindex: CRI), Effektlicht oder zum Nachrüsten und Optimieren der bestehenden Beleuchtung. 24V sind bei den LED-Bändern standard. Somit ist der Dimmer für LED Streifen perfekt geeignet.
Bei den LED-Stripes hilft uns unsere langjährige Branchenkenntnis bei Bauteilauswahl enorm, mit stolz präsentieren wir TOP-Produkte zu einem Hammer-Preis

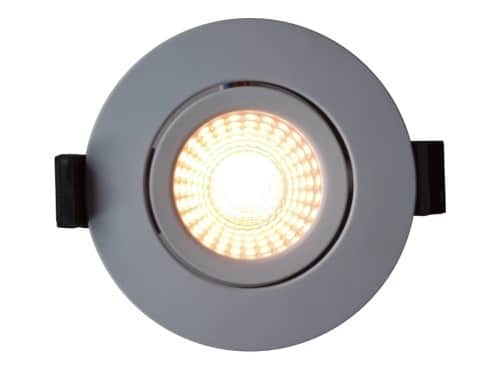

LED-SwingSpot 24V, 5W, 2700K,CRI90, verschiedene Covers, RGBW LED-Spots dimmbar

Vorbei sind die Zeiten, in denen ein Spot einfach nur Licht abgab. Durch technische Raffinesse haben unsere Produkte auf Wunsch mehrere Features und passen die Lichtstimmung so an, wie ihr es wollt. Die Qualität war hier oberste Prämisse, denn vorbei sind auch die Zeiten, um sich mit Leuchtmitteltausch auseinander zu setzen. Für diese hohe Qualität schicken wir unsere Spots noch dazu mit einem fairen Preis ins Rennen, versprochen! Überzeug Dich hier:
