230V-Dimmer sind ideal geeignet, um dekorativen Leuchten zu dimmen! Diese Leuchten werden meist „klassisch“ mit 230V versorgt, unabhängig vom Leuchtmittel (Glühbirne, Halogenlampe, LED Retrofit Leuchtmittel…). Um auch hier für brillantes, angenehm gedimmtes Licht zu sorgen, eignen sich Universal Dimmer hervorragend. Je nach Anwendung, kann dieser Dimmer optimal auf das verwendete Leuchtmittel eingestellt werden und reduziert die Helligkeit mit wahlweise Phasenabschnitt oder Phasenanschnitt, egal ob LED, Halogen oder andere Leuchtmittel.
Der Unterschied zwischen Phasenanschnitt und Phasenabschnitt besteht darin, dass bei jeder Sinuswelle entweder der Beginn oder das Ende abgeschnitten wird, um eine Dimmung zu erreichen. Im folgenden gehen wir genauer auf beide Varianten ein, nennen die Vor- und Nachteile von Phasenanschnitt und Phasenabschnitt und erklären, welche Variante zu bevorzugen ist
230V Phasenanschnittsteuerung
Halogenleuchten, Glühbirnen und Niedervolt-Beleuchtungen (mit einem Trafo) lassen sich perfekt mit einer 230V Phasenanschnittsteuerung dimmen. Hier wird der erste Teil von jeder Sinus Halbwelle nach dem Nulldurchgang angeschnitten. Mit anderen Worten ausgedrückt, wird zu diesem Zeitpunkt das Leuchtmittel vom Netz getrennt.Je später das eingeschaltet wird, umso stärker wird das Leuchtmittel gedimmt.
Je nach eingestelltem Dimm-Wert wird somit mit einer Zeitverzögerung eingeschalten, bis eben zum nächsten Nulldurchgang. Wegen des rapiden Stromanstieges ist die 230V Phasenanschnittsteuerung nicht für kapazitive Lasten zu verwenden!
Phasenabschnittsteuerung bei 230V-Dimmer
Die Phasenabschnittsteuerung funktioniert genau entgegengesetzt. Beim Nulldurchgang wird eingeschaltet und nach dem Erreichen des gewünschten Dimmlevels wird bis zum nächsten Nulldurchgang der Stromfluss gesperrt. Phasenabschnittsteuerung ist meiste bei LED-Glühbirnen, LED-Retrofit und Filament-Leuchtmittel anzuwenden.
Diese Form der Dimmung ist nicht für induktive Lasten (beispielsweise Trafos) zu verwenden, da hier durch das abrupte Abschalten hohe Spannungsspitzen entstehen würden.
Beachten Sie unbedingt die Bedienungsanleitung des jeweiligen, zu dimmenden Produktes! Dort ist vermerkt, ob es für Phasenanschnitt oder Phasenabschnitt geeignet ist.
Features unserer 230V-Dimmer
Universal 230Vac Phasendimmer (zum Produkt im Shop) mit DMX RDM Schnittstelle zur Beleuchtungssteuerung.
Zum stufenlosen Dimmen von ohmschen Leuchtmitteln, NV-Halogenglühlampen mit magnetischen oder elektronischen Transformatoren sowie LED Retrofit Leuchtmittel.
- 230V Ausgang Kurzschlussfest
- Übertemperaturgeschützt
- 12V – 48V DC Spannungsversorgung
- Hohe Leistung von 400W (ohmsche Last)
- Verpolungsgeschützter / kurzschlussfester 230V-Dimmer
- Überstromerkennung
- Manueller Betrieb (Baustellenbetrieb)
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
230V zu dimmen klingt im ersten Augenblick simpel, ist es aber nicht immer. Die Besonderheiten von Rundsteuersignal und Retrofitleuchtmittel kurz näher beleuchtet.
Rundsteuersignal:
Ein Rundsteuersignal der Netzbetreiber wird auf den Netzsinus auf moduliert, was zu einem leichten Energieüberschuss bzw. zur Veränderung des Nulldurchgangs führen kann.
Bei Störungen ist ein Netzfilter zu empfehlen.

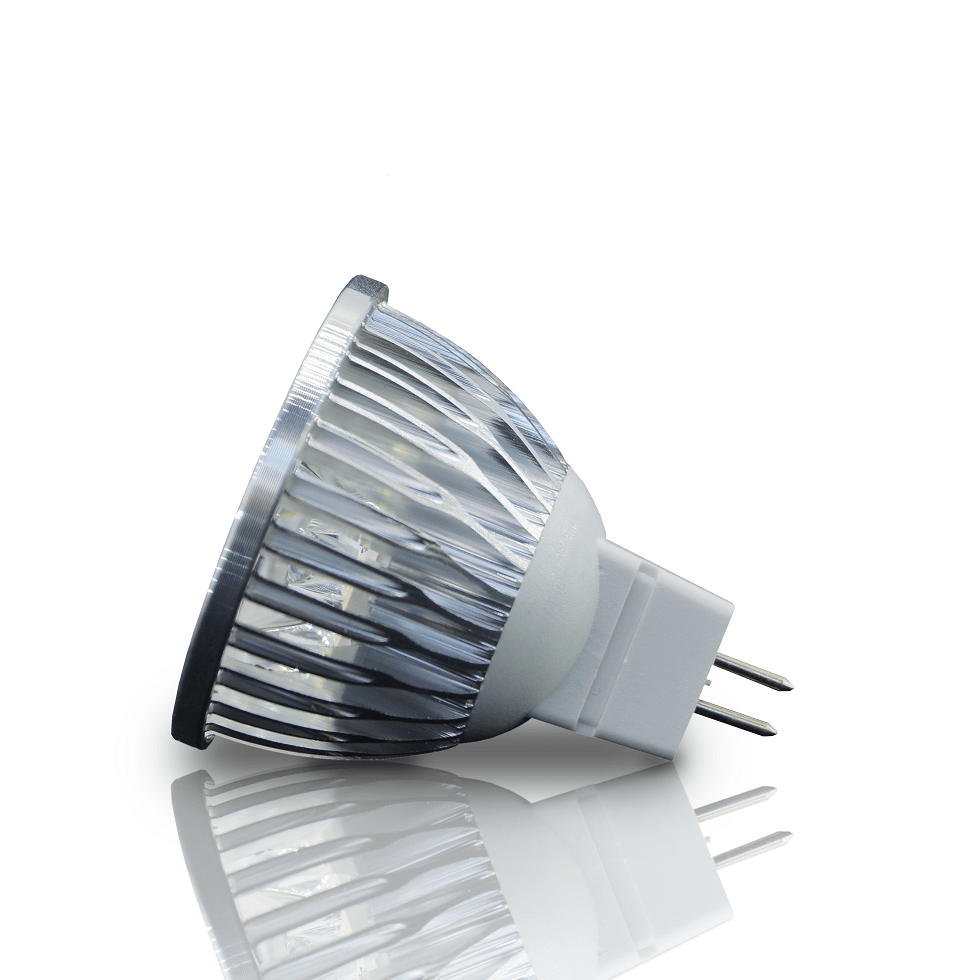

Retrofitleuchtmittel:
Insbesondere bei Retrofitleuchtmittel tauchen immer wieder Überraschungen mit 230V-Dimmer auf. Warum?
Das Dimmen in einer „LED-Glühbirne“ erfolgt vereinfacht gesagt so, dass die Netzspannung gleichgerichtet und gemessen wird. D.h. also, beim Dimmen z.B. 50% Duty (siehe oben) sind nur mehr 50% Spannung (rms) vorhanden. Ein IC im Leuchtmittel misst diese Spannung und dimmt sozusagen wiederum die LEDs. Daher ist das Dimmverhalten von Hersteller zu Hersteller unterschiedlich. Bitte niemals Leuchtmittel von unterschiedlichen Herstellern mischen.
Da es sich um eine sogenannte Mischlast handelt, kann es zu Stromspitzen kommen was wiederum den Dimmer hoch belasten kann. Daher gilt die max. VA des Dimmers.
Unterstützte RDM-Telegramme
